Substances métalliques

La couche « Substances métalliques » regroupe les informations sur les indices, les gîtes ou les mines dont les teneurs dépassent un seuil défini pour un ou plusieurs éléments métalliques. Il importe qu'au moins une des substances métalliques ait une teneur égale ou supérieure au seuil prescrit.

Les symboles et abréviations des entités géoscientifiques sont présentés dans ce document sous forme de tableaux. Les noms des champs des classes d’entités de la base de données apparaissent entre crochets. Le stockage des données attributaires associées aux fichiers de forme (Shapefiles) est limité par le format dBASE (*.dbf) qui restreint les noms des champs à un maximum de dix caractères. Les champs affichés en bleu correspondent à ceux dont les noms ont dû être modifiés en raison de cette contrainte. La même limitation s’applique également aux données en format *.CSV.

La codification des symboles et des couleurs associés aux éléments géométriques est conservée dans le champ « CODE_SYMBL » de la table attributaire de chaque couche de données.

La base de données du SIGÉOM est disponible dans les formats suivants : ArcGIS File Geodatabase (FGDB), Shapefile, comma‑separated values (CSV) et Geopackage (GPKG). Les particularités d’utilisation de ces formats dans certains outils SIG sont données ci-dessous :

  • ArcGIS : La symbologie peut être appliquée directement aux entités géométriques à partir de la bibliothèque de symboles fournie dans le fichier de style SIGEOM.style. Pour ce faire, utiliser la fonction « Correspondance avec les symboles d’un style » (Match to symbols in a style).
  • QGIS : Les projets *.qgz fournis avec les jeux de données Shapefile ou GPKG intègrent déjà une symbologie préconfigurée qui permet de visualiser immédiatement les données.

Définition des étapes de développement en fonction de l’information disponible

Substances métalliques
Étapes de développement

CODE_ETAT_CORPS_MINR [ETAT_CORPS]

 Code du symbole [CODE_SYMBL] Symbole Description
Indice - Aucun travail (I) GMxx_I Zone minéralisée définie par un ou des échantillons de roche en place et géographiquement localisés dont les teneurs sont égales ou supérieures aux seuils indiciels, sans plus d’information.
GMxx_I_N Nouvel indice non confirmé par un rapport statutaire.
Indice travaillé (P) GMxx_P Zone minéralisée où des travaux ont démontré la continuité, l’étendue et l’orientation du corps minéralisé. Les travaux nécessaires à cette étape incluent la cartographie détaillée, notamment des décapages, ainsi qu'un échantillonnage par rainurage ou forages.
GMxx_P_N Nouvel indice non confirmé par un rapport statutaire.
Gîte (G) GMxx_G Zone minéralisée ayant des ressources inventoriées publiées dans un rapport technique selon la norme 43-101. Cette étape inclut, par exemple, les minéralisations où l’on a foncé une rampe d’exploration pour effectuer du forage souterrain ou pour extraire un échantillon en vrac.
Mine active (MA) GMxx_MA Zone minéralisée exploitée commercialement.
Mine fermée (MF) GMxx_MF Zone minéralisée qui a été exploitée commercialement dans le passé.

Palette de couleurs

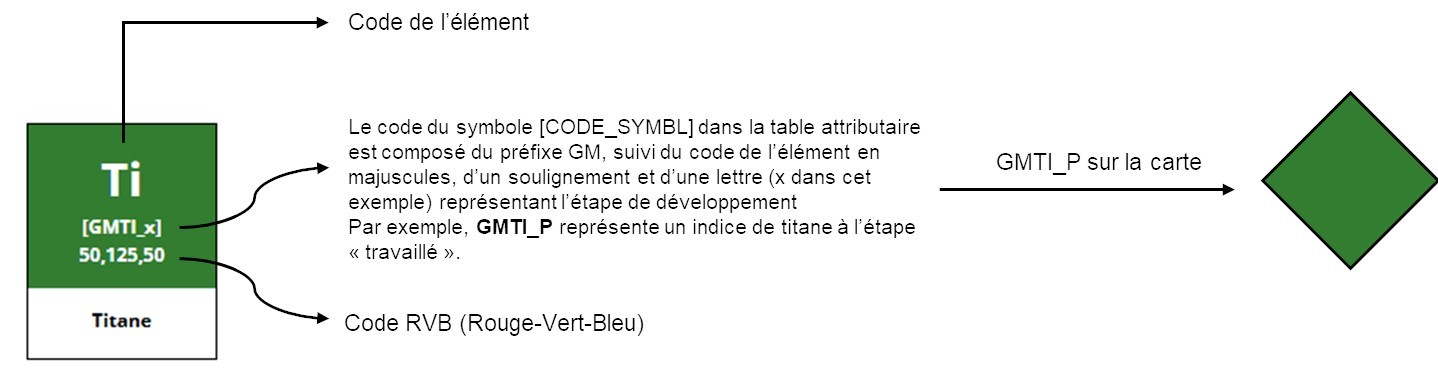

La symbolisation est basée sur la substance principale, définie comme numéro 1. Dans le fichier en format shapefile, il s’agit de la substance indiquée dans le champ SUBST_PRIN. Pour les formats ArcGIS et GPKG, la symbolisation utilise le CODE_ELMN_CHIM_PERD de la table F4E14_CORPS_MINR_ELMN_CHIMIQUE, dont le NUMR_ELMN_CHIM = 1 et CODE_INDC_PRIN_SECN = « P », correspondant au NUMR_CORPS_MINR de la table principale.

Exemple :

Liste des substances

↑
