Trace d’une surface isograde qui marque l’apparition ou la disparition d’un minéral caractéristique du métamorphisme dans une roche. Elle indique le passage d’un faciès métamorphique à un autre.
Les symboles et abréviations des entités géoscientifiques sont présentés dans ce document sous forme de tableaux. Les noms des champs des classes d’entités de la base de données apparaissent entre crochets. Le stockage des données attributaires associées aux fichiers de forme (Shapefiles) est limité par le format dBASE (*.dbf) qui restreint les noms des champs à un maximum de dix caractères. Les champs affichés en bleu correspondent à ceux dont les noms ont dû être modifiés en raison de cette contrainte. La même limitation s’applique également aux données en format *.CSV.
La codification des symboles et des couleurs associés aux éléments géométriques est conservée dans le champ « CODE_SYMBL » de la table attributaire de chaque couche de données.
La base de données du SIGÉOM est disponible dans les formats suivants : ArcGIS File Geodatabase (FGDB), Shapefile, comma‑separated values (CSV) et Geopackage (GPKG). Les particularités d’utilisation de ces formats dans certains outils SIG sont données ci-dessous :
ArcGIS : La symbologie peut être appliquée directement aux entités géométriques à partir de la bibliothèque de symboles fournie dans le fichier de style SIGEOM.style. Pour ce faire, utiliser la fonction « Correspondance avec les symboles d’un style » (Match to symbols in a style).
QGIS : Les projets *.qgz fournis avec les jeux de données Shapefile ou GPKG intègrent déjà une symbologie préconfigurée qui permet de visualiser immédiatement les données.
Les lithologies localisées du même côté que les symboles (cercles vides) de l’isograde montrent un métamorphisme plus élevé (métamorphisme prograde) que celles du côté opposé de la ligne. De même, les secteurs délimités par une ligne marquée par des cercles pleins sont affectés par un rétrométamorphisme (métamorphisme rétrograde).
Le champ « REACT » des tables attributaires (*.gdb et Shapefile) contient les codes des minéraux associés aux variations minéralogiques qui indiquent les faciès métamorphiques de part et d’autre de la ligne isograde. Sur la carte géologique, le texte placé après la barre oblique (/) se positionne du même côté que le symbole (cercle vide) utilisé par le SIGÉOM; le texte placé avant la barre oblique (/) se positionne du côté opposé.

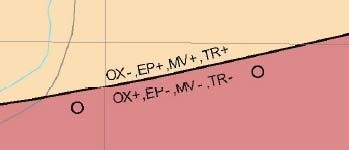

Exemple
Représentation sur la carte géologique de la chaîne de caractères placée dans le champ « REACT » : OX-,EP+,MV+,TR+/ OX+,EP-,MV-,TR-
