Failles

Les symboles de failles représentent la trace de ces structures sur la carte géologique.

Les symboles et abréviations des entités géoscientifiques sont présentés dans ce document sous forme de tableaux. Les noms des champs des classes d’entités de la base de données apparaissent entre crochets. Le stockage des données attributaires associées aux fichiers de forme (Shapefiles) est limité par le format dBASE (*.dbf) qui restreint les noms des champs à un maximum de dix caractères. Les champs affichés en bleu correspondent à ceux dont les noms ont dû être modifiés en raison de cette contrainte. La même limitation s’applique également aux données en format *.CSV.

La codification des symboles et des couleurs associés aux éléments géométriques est conservée dans le champ « CODE_SYMBL » de la table attributaire de chaque couche de données.

La base de données du SIGÉOM est disponible dans les formats suivants : ArcGIS File Geodatabase (FGDB), Shapefile, comma‑separated values (CSV) et Geopackage (GPKG). Les particularités d’utilisation de ces formats dans certains outils SIG sont données ci-dessous :

  • ArcGIS : La symbologie peut être appliquée directement aux entités géométriques à partir de la bibliothèque de symboles fournie dans le fichier de style SIGEOM.style. Pour ce faire, utiliser la fonction « Correspondance avec les symboles d’un style » (Match to symbols in a style).
  • QGIS : Les projets *.qgz fournis avec les jeux de données Shapefile ou GPKG intègrent déjà une symbologie préconfigurée qui permet de visualiser immédiatement les données.

Le terme « Failles » regroupe deux types : les failles fragiles (F) et les zones de cisaillement ductiles ou ductiles-fragiles (C). Ces structures sont classifiées en fonction de la confiance sur leur position (certaine ou probable) ou du type d’interprétation, et de leur mouvement, simple ou oblique.

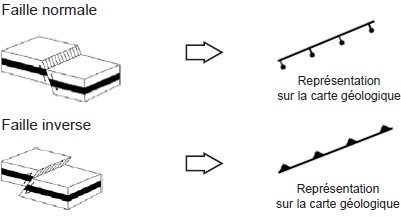

Sur les cartes géologiques, les marques associées au symbole d’une faille ou d’une zone de cisaillement associées à des mouvements normaux, inverses et leurs dérivés pointent dans le sens du pendage (vers le toit de la faille).

Exemple :

Failles régionales

Les symboles des failles régionales représentent la trace de ces failles reconnaissable à l’échelle régionale.

Failles générales

Les symboles des failles générales représentent la trace de ces failles qui apparaissent sur la carte géologique générale du Québec. Consulter la page suivante pour des informations complémentaires touchant cette carte.

Les noms des champs en orange concernent les failles générales provenant des fichiers de type FGDB ou GPKG. Les noms des champs provenant des fichiers *.SHP ou *.CSV sont identiques à ceux des failles régionales.

Failles et zones de cisaillement

Position

[CODE_POST_FAIL_CISL]

[CODE_POST]

[FRQ_CODE_POSIT]

 Mouvement [CODE_MOUVM_FAIL_CISL] [CODE_MOUVM] [FRQ_CODE_MOUVE]

Normal

(NO)

Inverse

(IV)

Dextre

(DE)

Senestre

(SE)

Dextre normal

(DN)

Dextre inverse

(DI)

Senestre normal

(SN)

Senestre inverse

(SI)

Indéterminé

(ID)

Code du symbole [CODE_SYMBL]

symbole
Faille [CODE_TYPE_FAIL_CISL] [CODE_FAIL] [FRQ_CODE_TYPE] = (F)
Certaine (C)

(FCNO)

(FCIV)

(FCDE)

(FCSE)

(FCDN)

(FCDI)

(FCSN)

(FCSI)

(FCID)
Probable (P)

(FPNO)

(FPIV)

(FPDE)

(FPSE)

(FPDN)

(FPDI)

(FPSN)

(FPSI)

(FPID)

Déduite de données

de forage (F)

(FFNO)

(FFIV)

(FFDE)

(FFSE)

(FFDN)

(FFDI)

(FFSN)

(FFSI)

(FFID)

Déduite de levés

géophysique (G)

(FGNO)

(FGIV)

(FGDE)

(FGSE)

(FGDN)

(FGDI)

(FGSN)

(FGSI)

(FGID)

Projetée sous les

dépôts quaternaires (Q)

(FQNO)

(FQIV)

(FQDE)

(FQSE)

(FQDN)

(FQDI)

(FQSN)

(FQSI)

(FQID)

Déduite de la

photo-interprétation (I)

 s/o s/o s/o s/o s/o s/o s/o s/o

(FIID)

Déduite de la

télédétection (T)

 s/o s/o s/o s/o s/o s/o s/o s/o

(FTID)
Zone de cisaillement [CODE_TYPE_FAIL_CISL] [CODE_FAIL] [FRQ_CODE_TYPE] = (C)
Certaine (C)

(CCNO)

(CCIV)

(CCDE)

(CCSE)

(CCDN)

(CCDI)

(CCSN)

(CCSI)

(CCID)
Probable (P)

(CPNO)

(CPIV)

(CPDE)

(CPSE)

(CPDN)

(CPDI)

(CPSN)

(CPSI)

(CPID)

Déduite de données

de forage (F)

(CFNO)

(CFIV)

(CFDE)

(CFSE)

(CFDN)

(CFDI)

(CFSN)

(CFSI)

(CFID)

Déduite de levés

géophysique (G)

(CGNO)

(CGIV)

(CGDE)

(CGSE)

(CGDN)

(CGDI)

(CGSN)

 (CGSI)

(CGID)

Projetée sous dles

dépôts quaternaires (Q)

(CQNO)

(CQIV)

(CQDE)

(CQSE)

(CQDN)

(CQDI)

(CQSN)

(CQSI)

(CQID)

Déduite de la

photo-interprétation (I)

 s/o s/o s/o s/o s/o s/o s/o s/o

(CIID)

Déduite de la

télédétection (T)

 s/o s/o s/o s/o s/o s/o s/o s/o

(CTID)

s/o : sans objet

↑
