Affleurements

Zones d’exposition de roches en surface

Pour une meilleure compréhension de l’utilisation de certains symboles et abréviations, il est conseillé de consulter les documents suivants :

  • Légende générale de la carte géologique – Édition revue et augmentée – MB 96-28
  • Guide d’utilisation des géofiches – MB 98-05
  • Carnet « GÉOFICHE » – DV 2013-07

Les symboles et abréviations des entités géoscientifiques sont présentés dans ce document sous forme de tableaux. Les noms des champs des classes d’entités de la base de données apparaissent entre crochets. Le stockage des données attributaires associées aux fichiers de forme (Shapefiles) est limité par le format dBASE (*.dbf) qui restreint les noms des champs à un maximum de dix caractères. Les champs affichés en bleu correspondent à ceux dont les noms ont dû être modifiés en raison de cette contrainte. La même limitation s’applique également aux données en format *.CSV.

La codification des symboles et des couleurs associés aux éléments géométriques est conservée dans le champ « CODE_SYMBL » de la table attributaire de chaque couche de données.

La base de données du SIGÉOM est disponible dans les formats suivants : ArcGIS File Geodatabase (FGDB), Shapefile, comma‑separated values (CSV) et Geopackage (GPKG). Les particularités d’utilisation de ces formats dans certains outils SIG sont données ci-dessous :

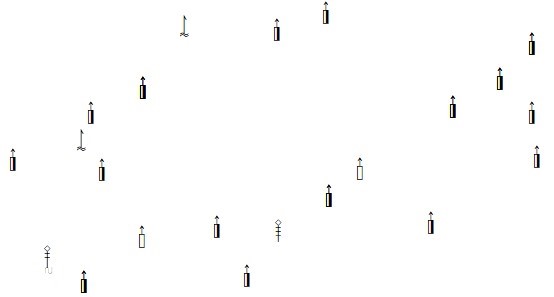

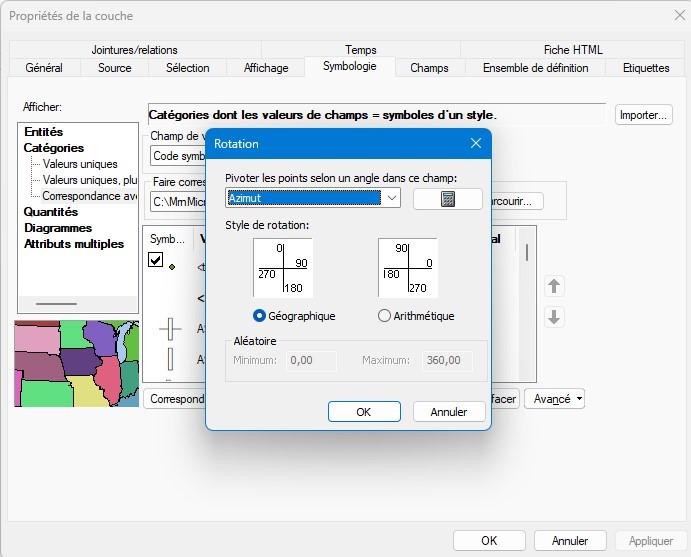

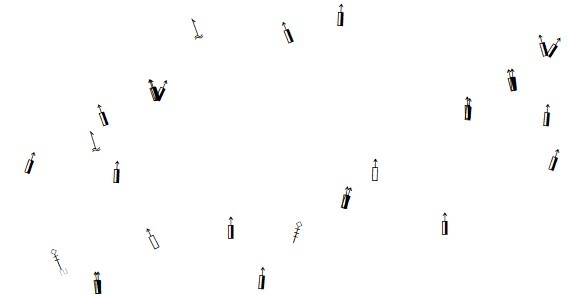

  • ArcGIS : La symbologie peut être appliquée directement aux entités géométriques à partir de la bibliothèque de symboles fournie dans le fichier de style SIGEOM.style. Pour ce faire, utiliser la fonction « Correspondance avec les symboles d’un style » (Match to symbols in a style).
  • QGIS : Les projets *.qgz fournis avec les jeux de données Shapefile ou GPKG intègrent déjà une symbologie préconfigurée qui permet de visualiser immédiatement les données.

Affleurements de compilation

Affleurements compilés à partir de cartes géologiques existantes (historiques), des plans provenant des rapports de compagnies d’exploration ou d’autres travaux.

Affleurements de compilation
Qualité [CODE_QUALT] Code du symbole [CODE_SYMBL] Symbole
Affleurement (A, C, E, F, G, I, K, M, P, R, S, T) AFF
Bloc (B) BLOERR
Débris (D) BEBRIS

Affleurements de géofiche

Affleurements observés et décrits sur le terrain dans une géofiche, principalement lors de travaux de levé géologique du Ministère.

Affleurements de géofiche
Code du symbole [CODE_SYMBL] Symbole
GEOFI

Contours d’affleurement

Ligne qui délimite la surface d’un affleurement rocheux de grande superficie.

Aire d’affleurement (contour d’affleurement)
Code du symbole [CODE_SYMBL] Symbologie
conaff

Listes des codes

Lithologies

[CODE_TYPE_ROCH] [CODE_ROCHx]

La codification des lithologies dans le SIGÉOM commence par une lettre : I – ignées intrusives; V – ignées volcaniques; S – sédimentaires; M – métamorphiques; T – tectonites; R – formées par remplissage de cavités; A – altérites; F – riches en sulfures.

Pour les roches ignées (I et V) les chiffres en deuxième position (1, 2, 3 et 4) désignent respectivement les compositions felsique, intermédiaire, mafique et ultramafique. Les lettres en troisième et quatrième positions permettent de préciser la composition de ces roches.

Pour les roches sédimentaires (S), le chiffre en deuxième position représente une classification d’après la granutométrie et la composition: 1 – Grès; 2 – Arénites; 3 – Wackes; 4 – Conglomérat; 5 – Brèche; 6 – Mudrock; 7 – Calcaire; 8 – Dolomie; 9 – Formation de fer; 10 – Chert; 11 – Exhalite; 12 – Evaporite; 13 – Phosphorite.

Les codes des grès (S1), des arénites (S2) et des wackes (S3) peuvent être précisés en ajoutant en quatrième position le chiffre 1, 2, 3, 4 ou 5. Ces chiffres correspondent aux termes suivants que l’on ajoute entre parenthèses à la lithologie : 1– (grain très fin); 2– (grain fin); 3– (grain moyen); 4 – (grain grossier); 5 – (grain très grossier).

Exemples :

  • S1A1 : Grès quartzitique (grain très fin)
  • S2C3 : Arkose (grain moyen)

Les codes des conglomérats (S4) et des brèches (S5) peuvent également être complétés en ajoutant en quatrième position le chiffre 1, 2, 3, ou 4. Ces chiffres correspondent aux termes suivants que l’on ajoute à la lithologie en remplacement du terme « à fragments » : 1 – à granules; 2 – à cailloux; 3 – à galets; 4 – à blocs.

Exemples :

  • S4B1 : Conglomérat monogénique à granules jointifs
  • S5I3 : Brèche intraformationnelle à galets flottants



Pour plus de précisions sur la légende de Géologie Québec et aux divers codes, se référer au document MB 96-28

Structures, textures et autres éléments descriptifs

[CODE_STRU_TEXT] [STRUTEXTx]

Dans les fichiers en format ShapeFile, le champ STRUTEXTx provient de la concaténation d’un maximum de six codes de textures [CODE_STRU_TEXT], avec insertion d’une espace entre chaque code.

Minéraux, fossiles et autres constituants

[CODE_MINR] [MINRx]

Dans les fichiers en format ShapeFile, le champ MINRx provient de la concaténation d’un maximum de six codes de minéraux [CODE_MINR], avec insertion d’une espace entre chaque code.

Structures planaires

Mesures d’orientation de plans d’origine primaire (stratification, litage magmatique primaire) ou secondaires (tectono-métamorphiques, produites par la déformation des roches).

Dans les quatre tableaux suivants, la première lettre du [CODE_SYMBL] provient du champ Type [CODE_TYPE_STRU_PLAN] ou [CODE_TYPE].

Structures planaires primaires

Qualificatifs (position du sommet)

[CODE_QUALF] 		Pendage [PEND]
Horizontal (0°) Vertical (90°) Incliné (1 à 89°) Inconnu (99)

Code du symbole [CODE_SYMBL]

symbole
Litage, stratification (O)
Sommet déterminé

Normal (N)

(sommet vers le haut

ou dans le sens du pendage)

(O00HN)

(O0AVN)

(O0APN)

(O0ANN)

Inverse (I)

(sommet vers le bas

ou inverse au sens du pendage)

(O00HI)

(O0AVI)

(O0API)

(O0ANI)
Sommet non déterminé Indéterminé (<Nul>)

(O90H)

(O9AV)

(O9AP)

(O9AN)
  Foliation minérale primaire (magmatique) (N)

(N00HO)

(N0AVO)

(N0APO)

(N0ANO)
Rubanement primaire (P)

(P00HO)

(P0AVO)

(P0APO)

(P0ANO)
Structure planaires

Qualificatifs

[CODE_QUALF] 		Zone de cisaillement (C) Faille (F), Faille mineure (R), Faille majeure (U)

Pendage [PEND]

Pendage [PEND]

Horizontal (0°) Vertical (90°) Incliné (1 à 89°) Inconnu (99) Horizontal (0°) Vertical (90°) Incliné (1 à 89°) Inconnu (99)

Code du symbole [CODE_SYMBL]

symbole

Code du symbole [CODE_SYMBL]

symbole

Normale

(N)

 s/o

(C1AVN)

(C1APN)

(C1ANN)

 s/o

(F1AVN)

(F1APN)

(F1ANN)

Inverse

(I)

 s/o

(C1AVI)

(C1API)

(C1ANI)

 s/o

(F1AVI)

(F1API)

(F1ANI)

Dextre

(D)

 s/o

(C1AVD)

(C1APD)

(C1AND)

 s/o

(F1AVD)

(F1APD)

(F1AND)

Senestre

(S)

 s/o

(C1AVS)

(C1APS)

(C1ANS)

 s/o

(F1AVS)

(F1APS)

(F1ANS)

Oblique ou neutre

(O)

(C10HO)

(C1AVO)

(C1APO)

(C1ANO)

(F10HO)

(F1AVO)

(F1APO)

(F1ANO)

Dextre-normale

(X)

 s/o

(C1AVX)

(C1APX)

(C1ANX)

 s/o

(F1AVX)

(F1APX)

(F1ANX)

Dextre-inverse

(V)

 s/o

(C1AVV)

(C1APV)

(C1ANV)

 s/o

(F1AVV)

(F1APV)

(F1ANV)

Senestre-normale

(L)

 s/o

(C1AVL)

(C1APL)

(C1ANL)

 s/o

(F1AVL)

(F1APL)

(F1ANL)

Senestre-inverse

(T)

 s/o

(C1AVT)

(C1APT)

(C1ANT)

 s/o

(F1AVT)

(F1APT)

(F1ANT)

Indéterminée

(<Nul>)

(C90H)

(C9AV)

(C9AP)

(C9AN)

(F90H)

(F9AV)

(F9AP)

(F9AN)

s/o : sans objet

Structure planaires

Explication

[CODE_EXPL_STRU_PLAN]

[CODE_EXPL]

 Pendage [PEND]
Horizontal (0°) Vertical (90°) Incliné (1 à 89°) Inconnu (99)

Code du symbole [CODE_SYMBL]

symbole
Schistosité (S)
Chronologie 1 (1)

(S10HO)

(S1AVO)

(S1APO)

(S1ANO)
Chronologie 2 (2)

(S20HO)

(S2AVO)

(S2APO)

(S2ANO)
Chronologie 3 (3)

(S30HO)

(S3AVO)

(S3APO)

(S3ANO)
Chronologie 4 (4)

(S40HO)

(S4AVO)

(S4APO)

(S4ANO)
Chronologie 5 à 9 (5 à 9)

(S50HO)

(S5AVO)

(S5APO)

(S5ANO)

Chronologie

indéterminée (<Nul>)

(S90H)

(S9AV)

(S9AP)

(S9AN)
Clivage (Q)
Chronologie 1 (1)

(Q10HO)

(Q1AVO)

(Q1APO)

(Q1ANO)
Chronologie 2 (2)

(Q20HO)

(Q2AVO)

(Q2APO)

(Q2ANO)
Chronologie 3 (3)

(Q30HO)

(Q3AVO)

(Q3APO)

(Q3ANO)

Chronologie

indéterminée (<Nul>)

(Q90H)

(Q9AV)

(Q9AP)

(Q9AN)
Foliation minérale secondaire (tectono-métamorphique) (L)
Chronologie 1 (1)

(L10HO)

(L1AVO)

(L1APO)

(L1ANO)
Chronologie 2 (2)

(L20HO)



(L2AVO)



(L2APO)



(L2ANO)


Chronologie 3 à 9 (3 à 9)

(L30HO)

(L3AVO)

(L3APO)

(L3ANO)

Chronologie

indéterminée (<Nul>)

(L90H)

(L9AV)

(L9AP)

(L9AN)
Gneissosité (G)
Chronologie 1 (1)

(G10HO)

(G1AVO)

(G1APO)

(G1ANO)
Chronologie 2 à 9 (2 à 9)

(G20HO)

(G2AVO)

(G2APO)

(G2ANO)

Chronologie

indéterminée (<Nul>)

(G90H)

(G9AV)

(G9AP)

(G9AN)
Gneissosité de gneiss droit (B)
Chronologie 1 (1)

(B10HO)

(B1AVO)

(B1APO)

(B1ANO)
Chronologie 2 à 9 (2 à 9)

(B20HO)

(B2AVO)

(B2APO)

(B2ANO)

Chronologie

indéterminée (<Nul>)

(B90H)

(B9AV)

(B9AP)

(B9AN)
Lamination différentielle (compositional layering) (D)
Chronologie 1 (1)

(D10HO)

(D1AVO)

(D1APO)

(D1ANO)
Chronologie 2 à 9 (2 à 9)

(D20HO)

(D2AVO)

(D2APO)

(D2ANO)

Chronologie

indéterminée (<Nul>)

(D90H)

(D9AV)

(D9AP)

(D9AN)
Rubanement tectonique (T)
Chronologie 1 (1)

(T10HO)

(T1AVO)

(T1APO)

(T1ANO)
Chronologie 2 à 9 (2 à 9)

(T20HO)

(T2AVO)

(T2APO)

(T2ANO)

Chronologie

indéterminée (<Nul>)

(T90H)

(T9AV)

(T9AP)

(T9AN)
Rubanement migmatitique (M)

Chronologie 1 (1)

(M10HO)

(M1AVO)

(M1APO)

(M1ANO)

Chronologie 2 à 9 (2 à 9)

(M20HO)

(M2AVO)

(M2APO)

(M2ANO)

Chronologie

indéterminée (<Nul>)

(M90H)

(M9AV)

(M9AP)

(M9AN)
Structure planaires
Pendage [PEND]
Horizontal (0°) Vertical (90°) Incliné (1 à 89°) Inconnu (99)

Code du symbole [CODE_SYMBL]

symbole
Foliation ou rubanement mylonitique (W)

(W90H)

(W9AV)

(W9AP)

(W9AN)
Rubanement d’origine inconnue (I)

(I90H)



(I9AV)



(I9AP)



(I9AN)


Plan axial (A)

(A90H)



(A9AV)



(A9AP)



(A9AN)


Joint, diaclase (J)

(J90H)

(J9AV)



(J9AP)



(J9AN)


Bandes de kink (kink bands) (K)

(K90H)



(K9AV)



(K9AP)



(K9AN)


Bandes de cisaillement (shear bands) (H)

(H90H)



(H9AV)



(H9AP)

(H9AN)


Veine (V)

(V90H)



(V9AV)



(V9AP)



(V9AN)


Zone de veines en échelon (Z)

(Z90H)

(Z9AV)

(Z9AP)



(Z9AN)


Dyke (Y)

(Y90H)



(Y9AV)



(Y9AP)



(Y9AN)


Contact (E)

(E90H)



(E9AV)



(E9AP)



(E9AN)


Structure planaires
Indicateur cinématique : [CODE_TYPE_STRU_PLAN] ou [CODE_TYPE] = 9

Explication [CODE_EXPL_STRU_PLAN] [CODE_EXPL]

Code du symbole [CODE_SYMBL]

symbole
Boudins (B)

(INDB)
Fabrique de type C/S (C)

(INDC)
Porphyroclastes du type delta (dans le plan) (D)

(INDD)
Objets ou plans fléchis par cisaillement (F)

(INDF)
Bandes de cisaillement (shear bands) (H)

(INDH)
Inclusions alignées dans les porphyroblastes (I)

(INDI)
Objets ou plans déplacés par cisaillement (connu) (J)

(INDJ)
Cristaux déplacés (K)

(INDK)
Tuilage (L)

(INDL)
Mica fish (M)

(INDM)

Ombres de pression autour de cristaux

ou d’objets (O)

(INDO)
Asymétrie de plis (P)

(INDP)
Porphyroclastes de type sigma (en escalier) (S)

(INDS)
Veine (sigmoĩdale) (V)

(INDV)
Zone de veines en extension (Z)

(INDZ)

Structures linéaires

Mesures d’orientation de lignes d’origine primaire (p. ex. processus sédimentaires) ou, plus généralement, secondaire (tectonique). Les linéations sont les structures les plus courantes, minérales en présence d’un alignement de minéraux selon une orientation préférentielle, ou d’étirement si les minéraux sont étirés/aplatis.

Structures linéaires
Type de linéations [CODE_TYPE_STRU_LINR] [CODE_TYPE]

Code du symbole [CODE_SYMBL]

symbole
Linéations d’étirement
Linéation d’étirement (E)

(LINE)
Objet déformé allongé (A)

(LINA)
Plaquage minéral (smear) (Y)

(LINY)
Tige de quartz (Q)

(LINQ)
Linéations minérales
Linéation minérale primaire (magmatique) (M)

(LINM)
Linéation minérale secondaire (tectono-métamorphique) (N)

(LINN)
Autres linéations
Axe de boudin (B)

(LINB)
Axe de joint en colonne (J)

(LINJ)
Axe de mullion (L)

(LINL)
Crénulation (C)

(LINC)
Strie de faille (F)

(LINF)
Strie intercouche (T)

(LINT)
Quaternaire
Fracture de broutage ( R)

(LINR)
Strie glaciaire, sens connu (P)

(LINP)
Strie glaciaire, sens inconnu (G)

(LING)
Structures linéaires
Linéation d’intersection [CODE_TYPE_STRU_LINR] [CODE_TYPE] = 1
Phase [CODE_PHASE]

Code du symbole [CODE_SYMBL]

symbole
Intersection entre la stratification O0 et :
Surface S1 (10)
(Phase 1-0)

(L10N)
Surface S2 (20)
(Phase 2-0)

(L20N)
Surface S3 (30)
(Phase 3-0)

(L30N)
Surface S4 (40)
(Phase 4-0)

(L40N)
Surface S5 (50)
(Phase 5-0)

(L50N)
Intersection entre une surface S1 et :
Surface S2 (21)
(Phase 2-1)

(L21N)
Surface S3 (31)
(Phase 3-1)

(L31N)
Surface S4 (41)
(Phase 4-1)

(L41N)
Surface S5 (51)
(Phase 5-1)

(L51N)
Intersection entre une surface S2 et :
Surface S3 (32)
(Phase 3-2)

(L32N)
Surface S4 (42)
(Phase 4-2)

(L42N)
Surface S5 (52)
(Phase 5-2)

(L52N)
Intersection entre une surface S3 et :
Surface S4 (43)
(Phase 4-3)

(L43N)
Surface S5 (53)
(Phase 5-3)

(L53N)
Intersection entre une surface S4 et :
Surface S5 (54)
(Phase 5-4)

(L54N)
Linéation sédimentaires
Type de linéations [CODE_TYPE_STRU_LINR] [CODE_TYPE] Explication [CODE_EXPL_STRU_PLAN] [CODE_EXPL]
Sens dans le plongement (1) Sens contraire au plongement (2) Indéterminé (<Nul>)

Code du symbole [CODE_SYMBL]

symbole
Linéation sédimentaire (S)

(LINSP)

(LINSI)

(LINS)

Linéation sédimentaire

(marque de semelle) (H)

(LINHP)

(LINHI)

(LINH)

Linéation sédimentaire

(structure interne) (U)

(LINUP)

(LINUI)

(LINU)
Structures linéaires
Type de charnière [CODE_TYPE_STRU_LINR] [CODE_TYPE] = Charnière (2)
Phase [CODE_PHASE] Style du pli [CODE_STYLE]
Indéterminé (<Nul>) En M (M) En S (S) En W (W) En Z (Z)

Code du symbole [CODE_SYMBL]

symbole
Indéterminé (<Nul>)

(L99NI)

(L99NM)

(L99NS)

(L99NW)

(L99NZ)
Phase 1-0 (10)

(L10NI)

(L10NM)

(L10NS)

(L10NW)

(L10NZ)
Phase 2-0 (20)

(L20NI)

(L20NM)

(L20NS)

(L20NW)

(L20NZ)
Phase 2-1 (21)

(L21NI)

(L21NM)

(L21NS)

(L21NW)

(L21NZ)
Phase 3-0 (30)

(L30NI)

(L30NM)

(L30NS)

(L30NW)

(L30NZ)
Phase 3-1 (31)

(L31NI)

(L31NM)

(L31NS)

(L31NW)

(L31NZ)
Phase 3-2 (32)

(L32NI)

(L32NM)

(L32NS)

(L32NW)

(L32NZ)
Phase 4-0 (40)

(L40NI)

(L40NM)

(L40NS)

(L40NW)

(L40NZ)
Phase 4-1 (41)

(L41NI)

(L41NM)

(L41NS)

(L41NW)

(L41NZ)
Phase 4-2 (42)

(L42NI)

(L42NM)

(L42NS)

(L42NW)

(L42NZ)
Phase 4-3 (43)

(L43NI)

(L43NM)

(L43NS)

(L43NW)

(L43NZ)
Phase 5-0 (50)

(L50NI)

(L50NM)

(L50NS)

(L50NW)

(L50NZ)
Phase 5-1 (51)

(L51NI)

(L51NM)

(L51NS)

(L51NW)

(L51NZ)
Phase 5-2 (52)

(L52NI)

(L52NM)

(L52NS)

(L52NW)

(L52NZ)
Phase 5-3 (53)

(L53NI)

(L53NM)

(L53NS)

(L53NW)

(L53NZ)
Phase 5-4 (54)

(L54NI)

(L54NM)

(L54NS)

(L54NW)

(L54NZ)
Structures linéaires
Charnières
Phase [CODE_PHASE] Type de charnières [CODE_TYPE_STRU_LINR] [CODE_TYPE]

Charnière d’anticlinal (3)

Charnière d’antiforme (5)

Charnière de synclinal antiforme (8)

Charnière de synclinal (4)

Charnière de synforme (6)

Charnière d’anticlinal synforme (7)

 Charnière de pli conique (9)

Code du symbole [CODE_SYMBL]

symbole
Indéterminé (<Nul>)

(L99NT)

(L99NY)

(L99NC)
Phase 1-0 (10)

(L10NT)

(L10NY)

(L10NC)
Phase 2-0 (20)

(L20NT)

(L20NY)

(L20NC)
Phase 2-1 (21)

(L21NT)

(L21NY)

(L21NC)
Phase 3-0 (30)

(L30NT)

(L30NY)

(L30NC)
Phase 3-1 (31)

(L31NT)

(L31NY)

(L31NC)
Phase 3-2 (32)

(L32NT)

(L32NY)

(L32NC)
Phase 4-0 (40)

(L40NT)

(L40NY)

(L40NC)
Phase 4-1 (41)

(L41NT)

(L41NY)

(L41NC)
Phase 4-2 (42)

(L42NT)

(L42NY)

(L42NC)
Phase 4-3 (43)

(L43NT)

(L43NY)

(L43NC)
Phase 5-0 (50)

(L50NT)

(L50NY)

(L50NC)
Phase 5-1 (51)

(L51NT)

(L51NY)

(L51NC)
Phase 5-2 (52)

(L52NT)

(L52NY)

(L52NC)
Phase 5-3 (53)

(L53NT)

(L53NY)

(L53NC)
Phase 5-4 (54)

(L54NT)

(L54NY)

(L54NC)

Orienter les structures planaires et linéaires dans les SIG

ArcGIS

Après avoir symbolisé les structures planaires ou linéaires dans ArcGIS en utilisant la symbologie du SIGÉOM, celles-ci auront toutes la même orientation.

Orienter les symboles en fonction de leur azimut

Les structures s’afficheront avec le bon azimut.

QGIS

Utilisez les projets QGIS (*.qgz) fournis avec chaque téléchargement de données SIGÉOM, que ce soit en format Shapefile ou Geopackage, pour bénéficier de la symbologie déjà configurée pour les structures planaires et linéaires. L’orientation des structures y est déjà intégrée.

↑
